Van giảm áp nước: 07 Cấu tạo và nguyên lý hoạt động

Trong hệ thống cấp nước, việc duy trì áp suất ổn định là vô cùng quan trọng để đảm bảo hiệu quả hoạt động và bảo vệ thiết bị. Van giảm áp nước, với khả năng điều chỉnh áp suất chính xác, là giải pháp lý tưởng giúp hệ thống vận hành trơn tru và bền bỉ.

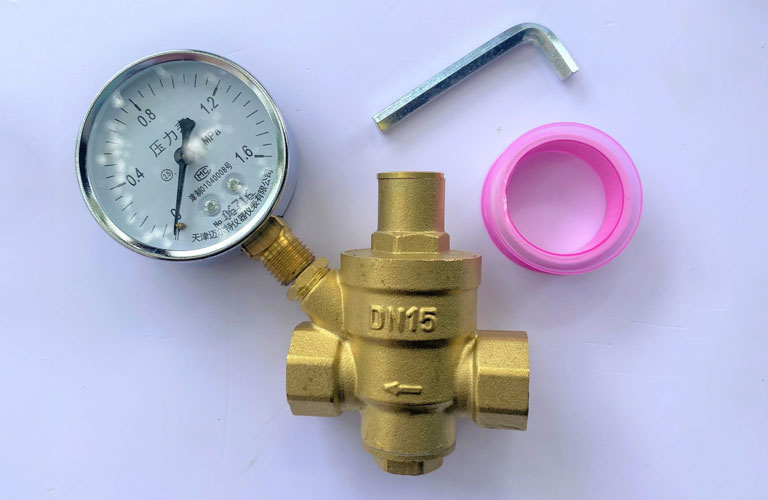

Van giảm áp nước là gì?

Van giảm áp nước còn gọi là van chỉnh áp nước, van điều áp nước, chẳng hạn như như van giảm áp PN16 – Korea, là thiết bị được sử dụng để giảm áp lực nước đầu ra trước khi nước đi vào các thiết bị sử dụng.



Công dụng chính của van này là hạn chế tình trạng áp lực nước quá lớn, ngàn ngừa tình trạng vỡ đường ống nước và bảo vệ các thiết bị trong gia đình. Thiết bị này hỗ trợ hệ thống cấp nước, nhằm đảm bảo an toàn và kéo dài tuổi thọ cho các thiết bị.

Có hai loại van giảm áp nước:

• Van giảm áp trực tiếp: giúp điều chỉnh áp lực nước ngay tại đầu ra của van. Ưu điểm chính của van là hoạt động ổn định, chi phí thấp và dễ sử dụng. Tuy nhiên, van giảm áp trực tiếp chỉ phù hợp với đường ống có kích thước tối đã là 4 inch. Vì vậy, các van có kích thước lớn hơn không thể sử dụng van giảm áp trực tiếp.
• Van giảm áp gián tiếp: giúp điều chỉnh áp lực nước thông qua một pilot nhỏ. Van có cấu tạo chắc chắn, chịu được áp lực cao và phù hợp với các đường ống lớn. Tuy nhiên, van giảm áp nước gián tiếp có giá thành cao, cũng như lắp đặt phức tạp hơn so với van giảm áp trực tiếp.

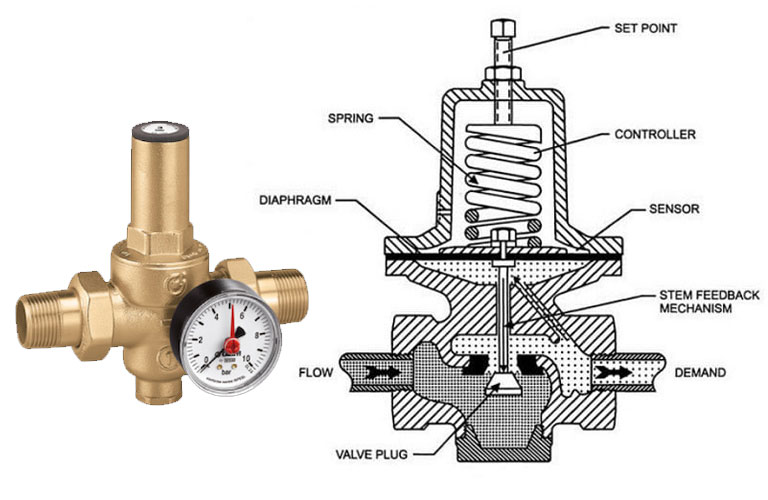

Cấu tạo của van giảm áp nước

Van giảm áp nước là loại van công nghiệp quan trọng trong hệ thống cấp nước, giúp ổn định áp suất nước và ngăn hư hỏng đường ống cũng như các thiết bị khác do áp suất cao.

Cấu tạo của van chỉnh áp nước gồm các bộ phận chính như sau:

• Thân van: Thường được làm bằng đồng, thép không gỉ hoặc nhựa chịu áp lực cao để bảo vệ các chi tiết bên trong và kết nối với hệ thống ống dẫn.
• Lò xò: Có chức năng điều chỉnh áp lực nước thông qua ốc điều chỉnh. Độ cứng và lực nén của lò xo sẽ quyết định áp suất nước.
• Mang van: Giúp ổn định dòng nước và điều chỉnh áp lực nước. Chi tiết này thường được làm từ vật liệu đàn hồi, thường là cao su.
• Đĩa van / Piston: Có nhiệm vụ đóng hoặc mở dòng nước theo sự thay đổi của áp suất và lực lò xo.
• Ốc điều chỉnh: Giúp điều chỉnh lực nén của lò xo, từ đó quyết định áp suất đầu ra của dòng nước.
• Ốc cố định: Ổn định các chi tiết bên trong thân van, đảm bảo van hoạt động ổn định, chính xác.
• Nắp chụp: Có tác dụng bảo vệ các chi tiết bên trong van khỏi bụi bẩn, nước và tác động khác của môi trường.

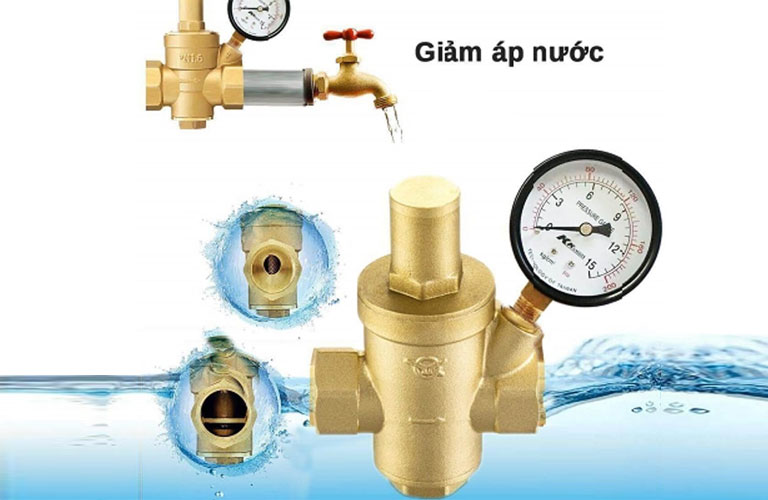

Nguyên lý hoạt động

Tương tự như van giảm áp nước mặt bích, nguyên lý bắt buộc của van điều chỉnh áp lực nước là áp suất đầu ra phải thấp hơn áp suất đầu vào. Điều này được thực hiện để đảm bảo sự ổn định của dòng nước cũng như ngăn ngừa hư hỏng đường ống và các thiết bị khác.

Khi có dòng nước với áp suất lớn ở đầu vào, dòng nước sẽ chảy qua piston của van giảm áp. Piston được điều chỉnh bởi lò xo. Tùy vào lúc nén của lò xo, piston sẽ cho phép dòng nước đi qua tự do hoặc bị nén lại khi tới đầu ra.

Trong trường hợp dòng nước được tự do đi qua piston sẽ dẫn đến áp lực nước lớn, có thể gây hư hỏng thiết bị Trong trường hợp xiết piston, lưu lượng nước sẽ đi qua sẽ giảm lại, dẫn đến áp suất thấp và dòng chảy ổn định hơn.
