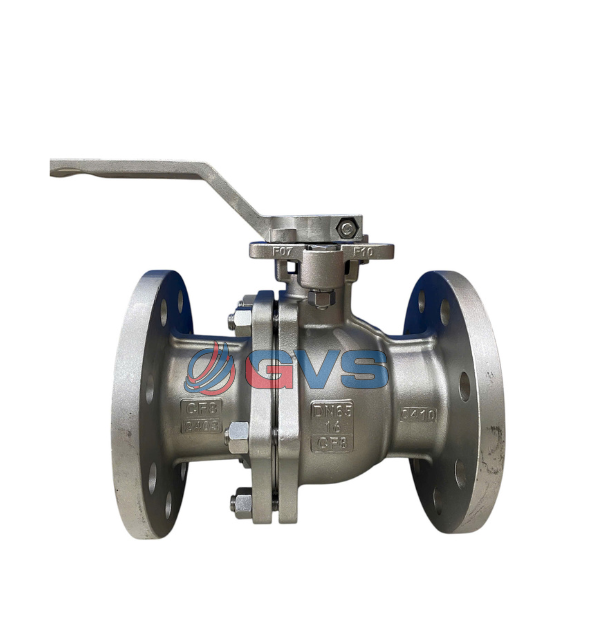

Van bi mặt bích

Van Bi Mặt Bích: Giải Pháp Kiểm Soát Dòng Chảy Đỉnh Cao Cho Công Nghiệp Hiện Đại

Trong hạ tầng kỹ thuật của các nhà máy sản xuất, hệ thống xử lý nước hay ngành dầu khí, việc tìm kiếm một thiết bị vừa có khả năng đóng ngắt cực nhanh, vừa đảm bảo độ kín tuyệt đối dưới áp lực lớn là ưu tiên hàng đầu. Giữa vô vàn các loại van công nghiệp, van bi mặt bích nổi lên như một giải pháp toàn diện nhất. Không chỉ dừng lại ở chức năng đóng mở đơn thuần, dòng van này còn mang trong mình sự bền bỉ của kết cấu cơ khí chính xác và tính linh hoạt trong lắp đặt mà ít loại van nào sánh kịp.

Bài viết này sẽ đưa bạn đi sâu vào thế giới của van bi mặt bích, từ cấu tạo tinh vi đến những công dụng tối ưu nhất giúp nó trở thành sự lựa chọn số một của các kỹ sư vận hành trên toàn thế giới.

Van bi mặt bích là gì và cấu tạo chi tiết như thế nào?

Để hiểu tại sao loại van này lại được tin dùng đến vậy, trước tiên chúng ta cần định nghĩa đúng về nó. Van bi mặt bích (Flanged Ball Valve) là dòng van sử dụng một quả bi có lỗ xuyên tâm để kiểm soát dòng chảy, với hai đầu kết nối được thiết kế dạng mặt bích đúc liền thân. Kiểu kết nối này cho phép van chịu được áp suất cao và sự rung động mạnh hơn hẳn so với các dòng nối ren thông thường.

Về cấu tạo, một chiếc van bi mặt bích bao gồm các bộ phận cốt lõi sau:

• Thân van (Body): Thường được đúc nguyên khối từ gang cầu, thép carbon hoặc inox (304, 316). Hai đầu thân van là mặt bích tiêu chuẩn (JIS, ANSI, DIN) để kết nối với đường ống.

• Bi van (Ball): Một quả cầu kim loại rỗng có lỗ xuyên qua tâm. Bi van thường được chế tạo bằng inox cao cấp để chống ăn mòn và được mài bóng gương để giảm thiểu lực ma sát.

• Trục van (Stem): Bộ phận truyền động kết nối từ bộ điều khiển xuống quả bi. Trục van phải được thiết kế chống văng (Anti-blow out) để đảm bảo an toàn dưới áp suất cao.

• Gioăng làm kín (Seat): Bao quanh quả bi, thường làm bằng vật liệu PTFE (Teflon) hoặc PPL. Đây là bộ phận quyết định khả năng chống rò rỉ của van.

• Bộ điều khiển: Có thể là tay gạt (cho các size nhỏ), tay quay vô lăng hoặc các đầu điều khiển tự động bằng điện/khí nén.

Chính sự kết hợp giữa quả bi xoay 90 độ và kết nối mặt bích chắc chắn đã tạo nên một thiết bị vận hành mạnh mẽ và ổn định.

Nguyên lý vận hành thông minh của van bi mặt bích

Cơ chế hoạt động của van bi mặt bích dựa trên nguyên lý xoay một phần tư vòng (90 độ). Khi bạn tác động lực vào bộ điều khiển, trục van sẽ xoay quả bi bên trong thân van.

• Trạng thái mở: Khi lỗ xuyên tâm của quả bi nằm trùng với hướng của đường ống, dòng lưu chất sẽ đi qua một cách tự do với lưu lượng tối đa và tổn thất áp suất tối thiểu.

• Trạng thái đóng: Khi quả bi xoay một góc 90 độ, phần thân đặc của bi sẽ chắn hoàn toàn dòng lưu chất. Áp lực của dòng chảy sẽ ép quả bi vào gioăng làm kín phía hạ nguồn, tạo ra độ kín khít tuyệt đối.

Một điểm đặc biệt của van bi mặt bích là hành trình đóng mở rất ngắn, giúp hệ thống phản ứng tức thì với các tình huống cần ngắt dòng chảy khẩn cấp.

Những công dụng tối ưu nhất của van bi mặt bích

Tại sao các nhà thầu lại ưu tiên sử dụng van bi mặt bích cho các công trình lớn? Dưới đây là những công dụng và lợi ích vượt trội mà thiết bị này mang lại:

1. Khả năng chịu áp suất và nhiệt độ vượt trội

Nhờ kết nối mặt bích được siết chặt bằng hệ thống bu lông xung quanh, van bi mặt bích có thể làm việc ổn định ở các dải áp suất lớn như PN16, PN25 hay Class 150, Class 300. Công dụng này giúp van trở thành lựa chọn hàng đầu cho các đường ống dẫn hơi nóng, dầu khí hoặc hóa chất có áp lực mạnh mà các loại van nối ren không thể đáp ứng được.

2. Độ kín khít tuyệt đối và chống rò rỉ tối đa

Trong các môi trường lưu chất nguy hiểm như hóa chất độc hại hoặc khí gas dễ cháy, một vết rò rỉ nhỏ cũng có thể gây ra thảm họa. Van bi mặt bích với thiết kế gioăng đệm cao cấp và quả bi mài bóng gương đảm bảo sự kín khít hoàn hảo. Khi van ở trạng thái đóng, gần như không có bất kỳ sự thất thoát lưu chất nào ra ngoài môi trường.

3. Tổn thất áp suất cực thấp (Full Port)

Hầu hết các dòng van bi mặt bích được thiết kế theo kiểu Full Port (lỗ rỗng bằng đường kính ống). Công dụng này cho phép dòng chảy đi qua van mà không gặp bất kỳ vật cản nào, giúp giữ nguyên áp suất và lưu lượng của hệ thống. Điều này cực kỳ quan trọng đối với các hệ thống bơm đường dài, giúp tiết kiệm điện năng cho máy bơm vì không phải thắng lực cản từ van.

4. Dễ dàng bảo trì và thay thế linh hoạt

Với kết nối mặt bích, việc tháo rời van ra khỏi hệ thống để bảo trì hoặc thay thế gioăng đệm trở nên vô cùng đơn giản. Bạn chỉ cần tháo hệ thống bu lông mặt bích mà không cần phải cắt hay tác động sâu vào cấu trúc đường ống. Điều này giúp giảm thiểu tối đa thời gian dừng máy và chi phí nhân công cho doanh nghiệp.

5. Khả năng tự động hóa dễ dàng

Cấu tạo trục van của van bi mặt bích thường được thiết kế theo tiêu chuẩn ISO 5211, giúp nó dễ dàng kết nối với các bộ điều khiển điện (Electric Actuator) hoặc bộ điều khiển khí nén (Pneumatic Actuator). Công dụng này giúp hiện đại hóa hệ thống, cho phép vận hành từ xa qua tủ PLC, tăng độ chính xác và an toàn cho toàn bộ dây chuyền sản xuất.

Phân loại van bi mặt bích phổ biến hiện nay

Dựa trên vật liệu và cấu tạo thân, chúng ta có thể chia van bi mặt bích thành các loại chính:

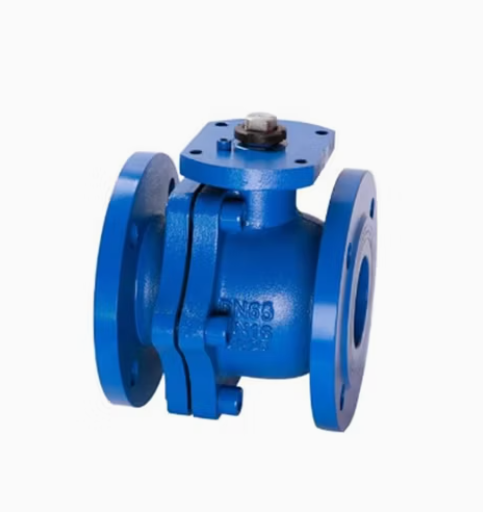

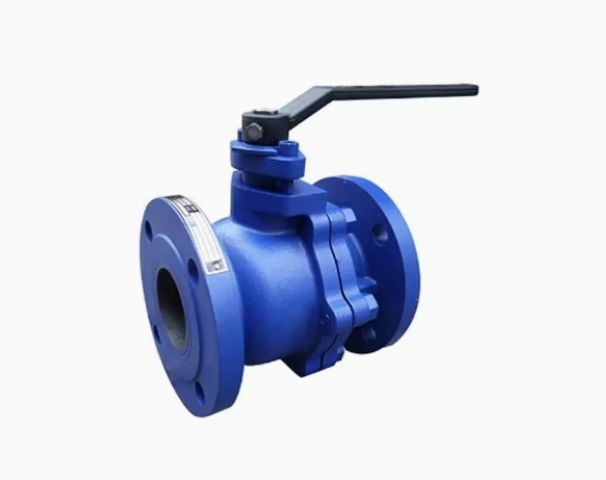

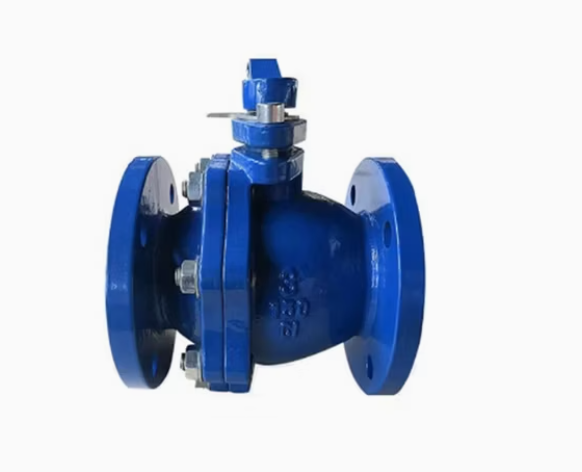

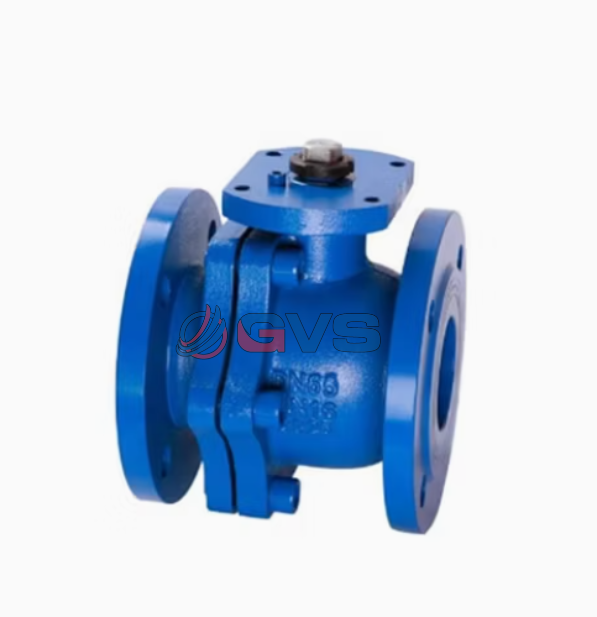

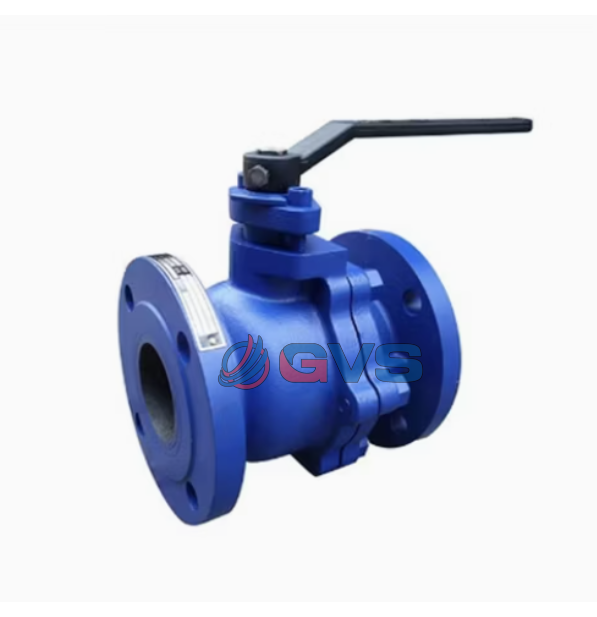

• Van bi mặt bích thân gang: Thường dùng cho các hệ thống cấp nước sạch, PCCC hoặc nước thải công nghiệp nhẹ. Ưu điểm là giá thành hợp lý và độ bền cơ học tốt.

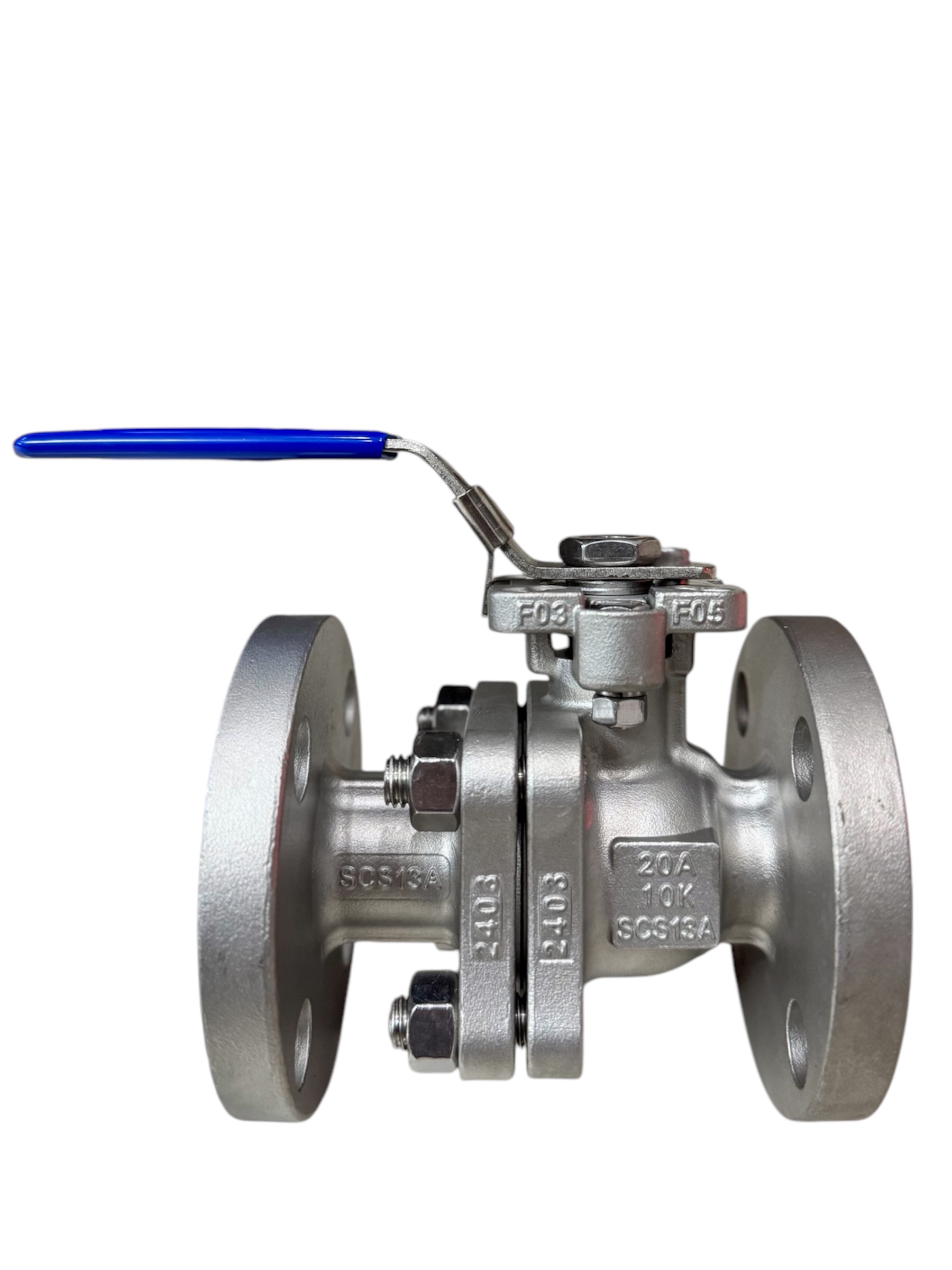

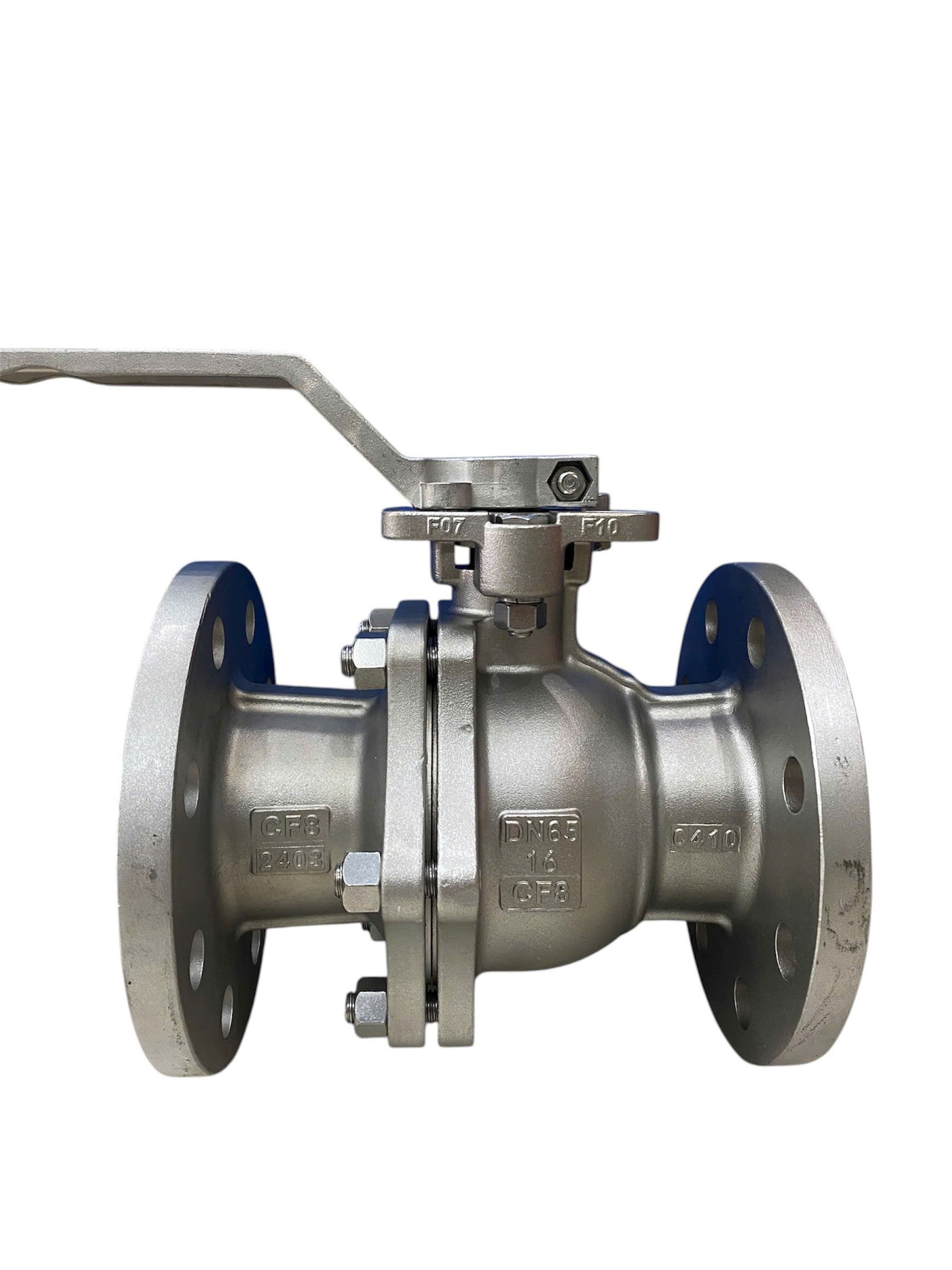

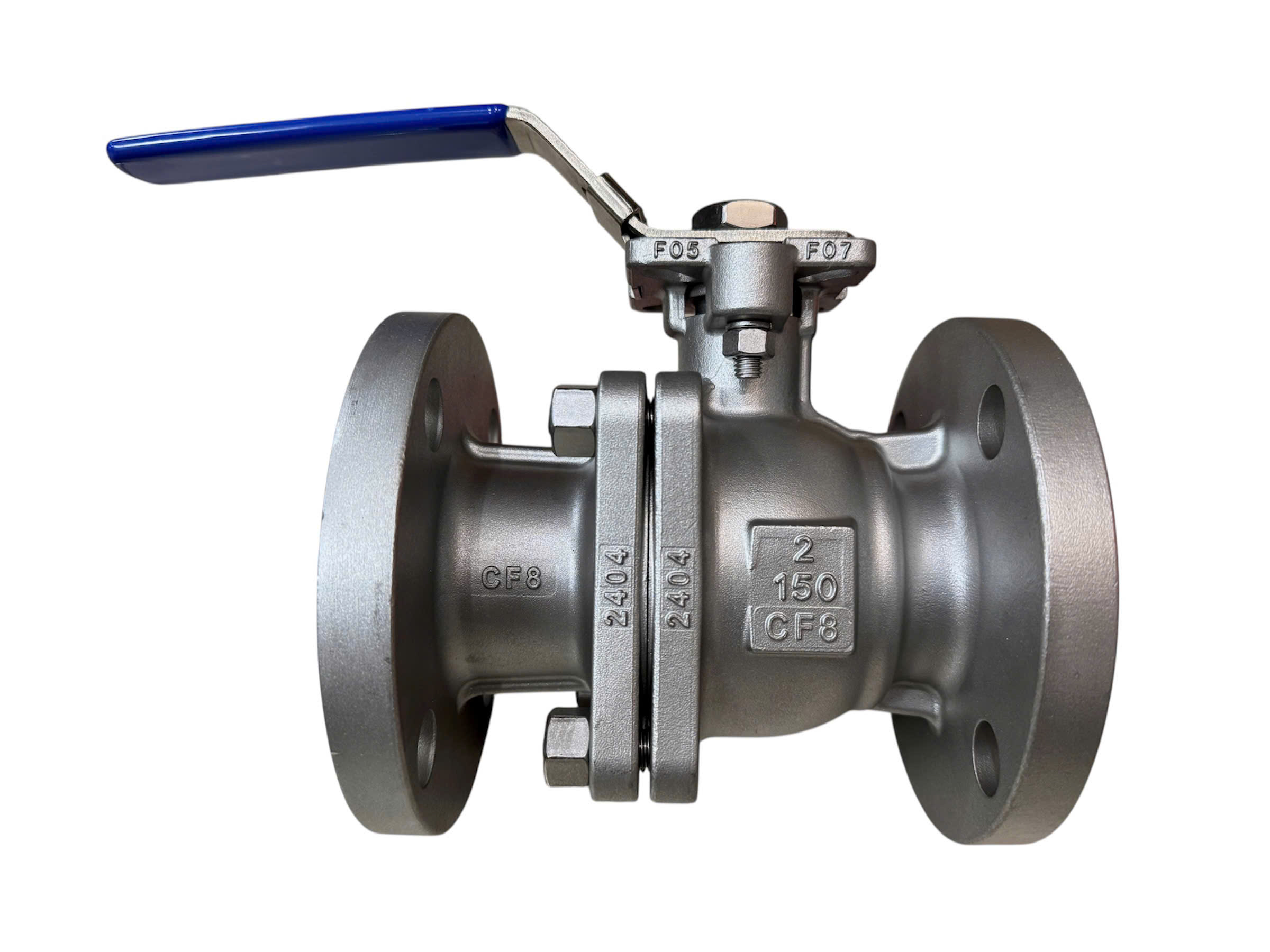

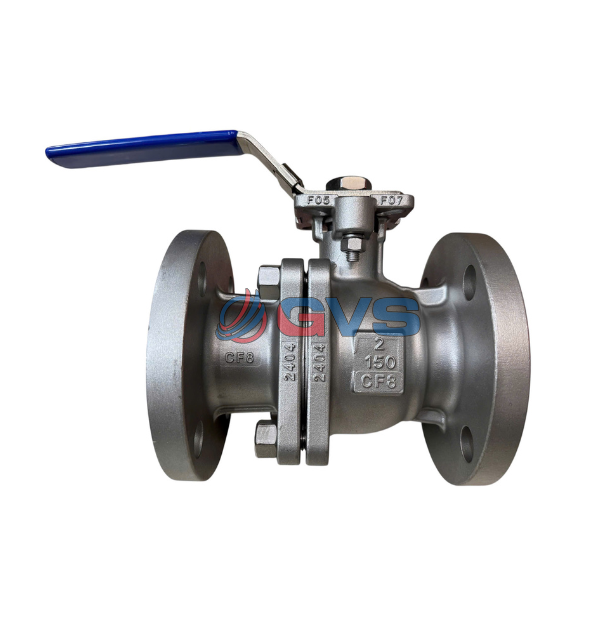

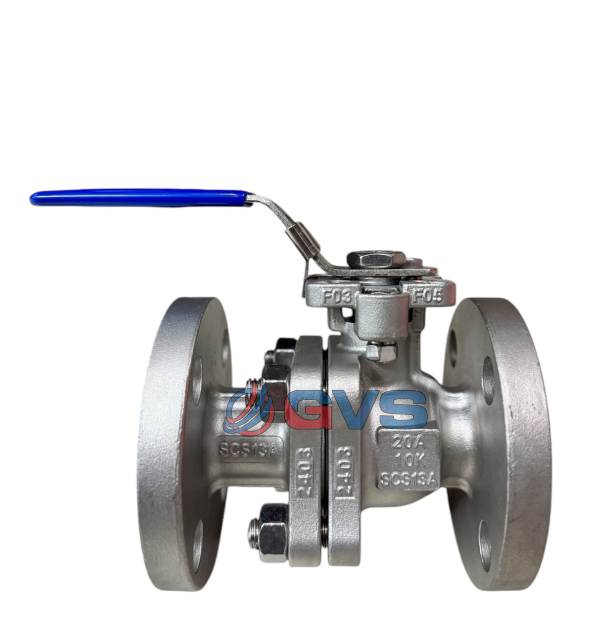

• Van bi mặt bích inox (SUS304, SUS316): Là dòng cao cấp nhất, chuyên dùng cho thực phẩm, dược phẩm hoặc hóa chất ăn mòn. Inox giúp van không bị gỉ sét và giữ được độ thẩm mỹ cao sau thời gian dài sử dụng.

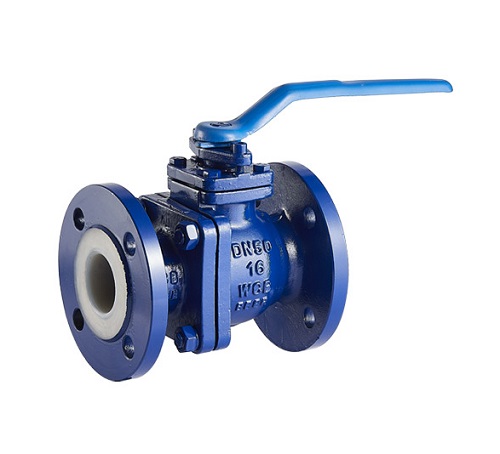

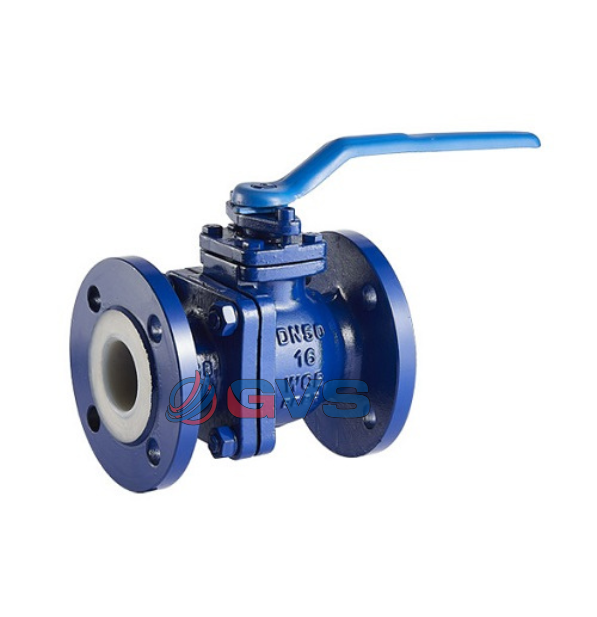

• Van bi mặt bích thân thép (WCB): Được thiết kế để chịu nhiệt độ và áp suất cực cao trong các nhà máy nhiệt điện, hóa dầu.

• Van bi mặt bích 2 thân và 3 thân: Giúp việc tháo rời để vệ sinh các chi tiết bên trong quả bi trở nên cực kỳ thuận tiện.

Hướng dẫn lắp đặt van bi mặt bích chuẩn kỹ thuật SEO

Việc lắp đặt đúng cách không chỉ giúp van bền hơn mà còn đảm bảo an toàn cho toàn bộ công trình. Bạn cần lưu ý các bước sau:

1. Vệ sinh mặt bích: Đảm bảo bề mặt bích của ống và bích của van sạch sẽ, không có bụi bẩn hay gờ kim loại.

2. Sử dụng gioăng đệm phù hợp: Luôn sử dụng gioăng đệm (Gasket) giữa hai mặt bích để tăng độ kín. Tùy vào môi trường mà chọn gioăng cao su, chì hay amiang.

3. Căn chỉnh tâm van: Đặt van sao cho các lỗ bu lông của van và ống trùng khít nhau. Tránh việc dùng bu lông để kéo hai mặt bích lại gần nhau nếu chúng bị lệch quá nhiều.

4. Siết bu lông đối xứng: Đây là bước quan trọng nhất. Hãy siết các con ốc theo hình sao hoặc đối xứng dần dần để lực ép được phân bổ đều, tránh làm vênh mặt bích hoặc gây áp lực cục bộ lên thân van.

5. Kiểm tra sau lắp đặt: Thực hiện đóng mở thử vài lần trước khi cho lưu chất đi qua để đảm bảo đĩa van không bị kẹt.

Những lưu ý khi chọn mua van bi mặt bích cho dự án

Khi tìm kiếm sản phẩm cho công trình của mình, đừng chỉ nhìn vào mức giá rẻ nhất. Một chiếc van bi mặt bích chất lượng kém có thể dẫn đến những thiệt hại khổng lồ nếu xảy ra sự cố. Hãy kiểm tra các yếu tố sau:

• Tiêu chuẩn kết nối: Phải đảm bảo mặt bích của van khớp với mặt bích của ống (ví dụ: cùng tiêu chuẩn JIS 10K hoặc ANSI 150).

• Nguồn gốc vật liệu: Hãy yêu cầu giấy tờ CO/CQ để chứng minh van được làm từ inox hay gang chuẩn, tránh mua phải hàng giả mạo vật liệu kém chất lượng.

• Độ dày thân van: Van chịu áp suất tốt thường có thân đúc dày dặn và trọng lượng nặng hơn các loại van trôi nổi trên thị trường.

Tại sao bạn nên đầu tư vào van bi mặt bích chính hãng?

Việc đầu tư vào một chiếc van bi mặt bích chất lượng cao là một bước đi thông minh trong dài hạn. Nó giúp bạn:

• Giảm thiểu rủi ro rò rỉ hóa chất, cháy nổ hay thất thoát lưu chất.

• Tăng tuổi thọ hệ thống lên từ 5 đến 10 năm so với van kém chất lượng.

• Tiết kiệm chi phí bảo trì và thay thế định kỳ.

• Đảm bảo hệ thống vận hành trơn tru, không gây gián đoạn dây chuyền sản xuất.

Chúng tôi hiểu rằng mỗi chiếc van bạn lắp lên đường ống đều mang theo niềm tin về sự an toàn và hiệu quả. Chính vì thế, chúng tôi luôn cam kết cung cấp những dòng van bi mặt bích đạt tiêu chuẩn quốc tế, giúp khách hàng tối ưu hóa quy trình vận hành một cách tốt nhất.

Kết luận

Van bi mặt bích không chỉ đơn thuần là một thiết bị đóng ngắt, mà là một giải pháp bảo vệ và tối ưu hóa hiệu quả cho mọi hệ thống đường ống công nghiệp. Với cấu tạo vững chắc, khả năng chống rò rỉ tuyệt đối và tính linh hoạt trong điều khiển tự động, đây chính là “người bảo vệ” tin cậy cho công trình của bạn. Hiểu rõ công dụng và lựa chọn đúng loại van sẽ giúp bạn tiết kiệm chi phí và nâng tầm chất lượng dự án.

Hy vọng những thông tin chi tiết trong bài viết này đã giúp bạn có cái nhìn toàn diện hơn về dòng van bi mặt bích. Đừng để những chiếc van kém chất lượng làm ảnh hưởng đến sự bền vững của doanh nghiệp bạn.

Nếu bạn đang cần tư vấn sâu hơn về thông số kỹ thuật, cách chọn vật liệu phù hợp với môi trường lưu chất hay muốn nhận báo giá cạnh tranh nhất cho các dòng van bi mặt bích chính hãng (Wonil, Samwoo, ARV, AUT…), hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi. Chúng tôi luôn sẵn sàng hỗ trợ bạn tìm ra giải pháp tối ưu và tiết kiệm nhất!
