Van Bướm: Thiết Bị Đóng Ngắt Đa Năng Và Giải Pháp Tiết Kiệm Cho Mọi Công Trình

Trong hệ sinh thái các thiết bị ngành nước và khí nén, nếu phải chọn ra một loại van vừa có thiết kế thông minh, trọng lượng nhẹ lại vừa có chi phí đầu tư kinh tế nhất, cái tên đầu tiên hiện ra chắc chắn là van bướm (Butterfly Valve). Từ những đường ống dẫn nước sinh hoạt trong các tòa nhà cao tầng cho đến hệ thống xử lý nước thải quy mô lớn, hay thậm chí là các dây chuyền sản xuất thực phẩm, van bướm luôn đóng vai trò là “chốt chặn” tin cậy và linh hoạt.

Tuy nhiên, không phải ai cũng hiểu hết được giá trị thực sự và cách tận dụng tối đa công năng của thiết bị này. Tại sao nó lại có tên là van bướm? Khi nào nên dùng van bướm thay vì van cổng hay van bi? Bài viết này sẽ cung cấp cho bạn cái nhìn toàn cảnh và chi tiết nhất về người bạn đồng hành không thể thiếu trong kỹ thuật đường ống này.

Van bướm là gì và cấu tạo vận hành ra sao?

Van bướm là một loại van công nghiệp dùng để đóng, mở hoặc điều tiết dòng chảy của lưu chất (lỏng, khí, hơi) bằng cách xoay một đĩa van hình tròn quanh một trục cố định. Tên gọi của nó xuất phát từ hình dáng đĩa van khi mở ra trông giống như đôi cánh bướm đang dang rộng trong lòng ống.

Về cấu tạo, một chiếc van bướm tiêu chuẩn được hợp thành từ bốn bộ phận cốt yếu:

• Thân van (Body): Có dạng vòng tròn kim loại, được đúc nguyên khối từ gang, inox hoặc nhựa. Thân van có các lỗ định vị để kết nối với mặt bích đường ống.

• Đĩa van (Disc): Là cánh cửa trực tiếp chặn dòng chảy. Đĩa van có thể xoay 90 độ trong phạm vi của vòng làm kín. Đây là bộ phận chịu áp lực lớn nhất của dòng lưu chất.

• Trục van (Stem): Thanh kim loại xuyên suốt từ bộ truyền động qua thân van đến đĩa van. Trục van truyền lực xoay để điều khiển đĩa van đóng hoặc mở.

• Vòng làm kín (Seat): Là bộ phận tiếp xúc giữa đĩa van và thân van khi đóng. Vòng đệm thường được làm bằng cao su (EPDM, NBR) hoặc Teflon (PTFE) để đảm bảo độ kín khít tuyệt đối, không cho lưu chất rò rỉ.

Nguyên lý hoạt động của nó cực kỳ đơn giản: Khi bạn tác động một lực xoay (thông qua tay gạt, tay quay hoặc bộ điều khiển), trục van sẽ quay, kéo theo đĩa van xoay. Ở góc 0 độ, đĩa van chắn ngang đường ống (đóng hoàn toàn). Ở góc 90 độ, đĩa van nằm song song với dòng chảy (mở hoàn toàn).

Những công dụng tối ưu nhất của van bướm trong thực tế

Sự phổ biến của van bướm không phải là ngẫu nhiên. Dưới đây là những công dụng và ưu điểm vượt trội khiến nó trở thành sự lựa chọn hàng đầu của các kỹ sư:

1. Đóng ngắt dòng chảy nhanh chóng và hiệu quả

Công dụng cơ bản nhất của van bướm là cho phép hoặc ngăn chặn dòng chảy. Với cơ chế xoay 90 độ (quater-turn), việc đóng mở diễn ra cực nhanh so với van cổng (vốn phải xoay nhiều vòng trục). Điều này cực kỳ quan trọng trong các tình huống khẩn cấp cần ngắt dòng lưu chất ngay lập tức.

2. Tiết kiệm không gian lắp đặt tối đa

So với van bi hay van cổng có cùng kích thước đường ống, van bướm có bề ngang (độ dày) rất mỏng. Công dụng này giúp nó trở thành cứu cánh cho các hệ thống đường ống chằng chịt trong tầng hầm tòa nhà, tàu thủy hoặc các trạm bơm có diện tích hạn chế. Trọng lượng nhẹ cũng giúp giảm tải trọng lên giá đỡ đường ống, từ đó giảm chi phí kết cấu tổng thể.

3. Điều tiết lưu lượng linh hoạt

Dù không chuyên dụng bằng van cầu, nhưng van bướm vẫn có khả năng điều tiết lưu lượng khá tốt ở các góc mở từ 20 đến 75 độ. Trong các hệ thống thông gió (HVAC) hoặc hệ thống tưới tiêu, van bướm giúp kiểm soát lưu lượng khí và nước một cách nhịp nhàng theo nhu cầu sử dụng.

4. Khả năng tự làm sạch tuyệt vời

Do đĩa van có hình tròn và dòng chảy đi qua hai bên cánh đĩa, van bướm ít bị bám cặn bẩn hơn so với các loại van có hốc sâu. Công dụng này đặc biệt hữu ích trong các hệ thống nước thải hoặc lưu chất có chứa tạp chất lơ lửng, giúp giảm thiểu tần suất bảo trì và tắc nghẽn.

5. Tối ưu hóa chi phí đầu tư cho đường ống lớn

Đối với các đường ống có kích thước từ DN100 trở lên, chi phí mua một chiếc van bướm thấp hơn nhiều so với van bi hay van cổng cùng kích cỡ. Điều này giúp chủ đầu tư tiết kiệm được một khoản ngân sách đáng kể mà vẫn đảm bảo được hiệu suất vận hành của hệ thống.

Các loại van bướm phổ biến và cách phân biệt

Để chọn đúng loại van cho công trình, bạn cần hiểu rõ về các biến thể của chúng dựa trên kiểu kết nối và cách vận hành:

Phân loại theo kiểu kết nối

• Van bướm dạng Wafer: Là loại phổ biến nhất, được kẹp giữa hai mặt bích của đường ống. Nó nhẹ, rẻ và dễ lắp đặt.

• Van bướm dạng Lug: Có các tai xỏ bu lông có ren trên thân. Loại này cho phép tháo rời một bên đường ống mà vẫn giữ được bên kia, rất tiện cho bảo trì.

• Van bướm hai mặt bích: Có hai mặt bích đúc liền thân, thường dùng cho các kích thước cực lớn hoặc hệ thống cần sự chắc chắn tuyệt đối.

Phân loại theo cách vận hành

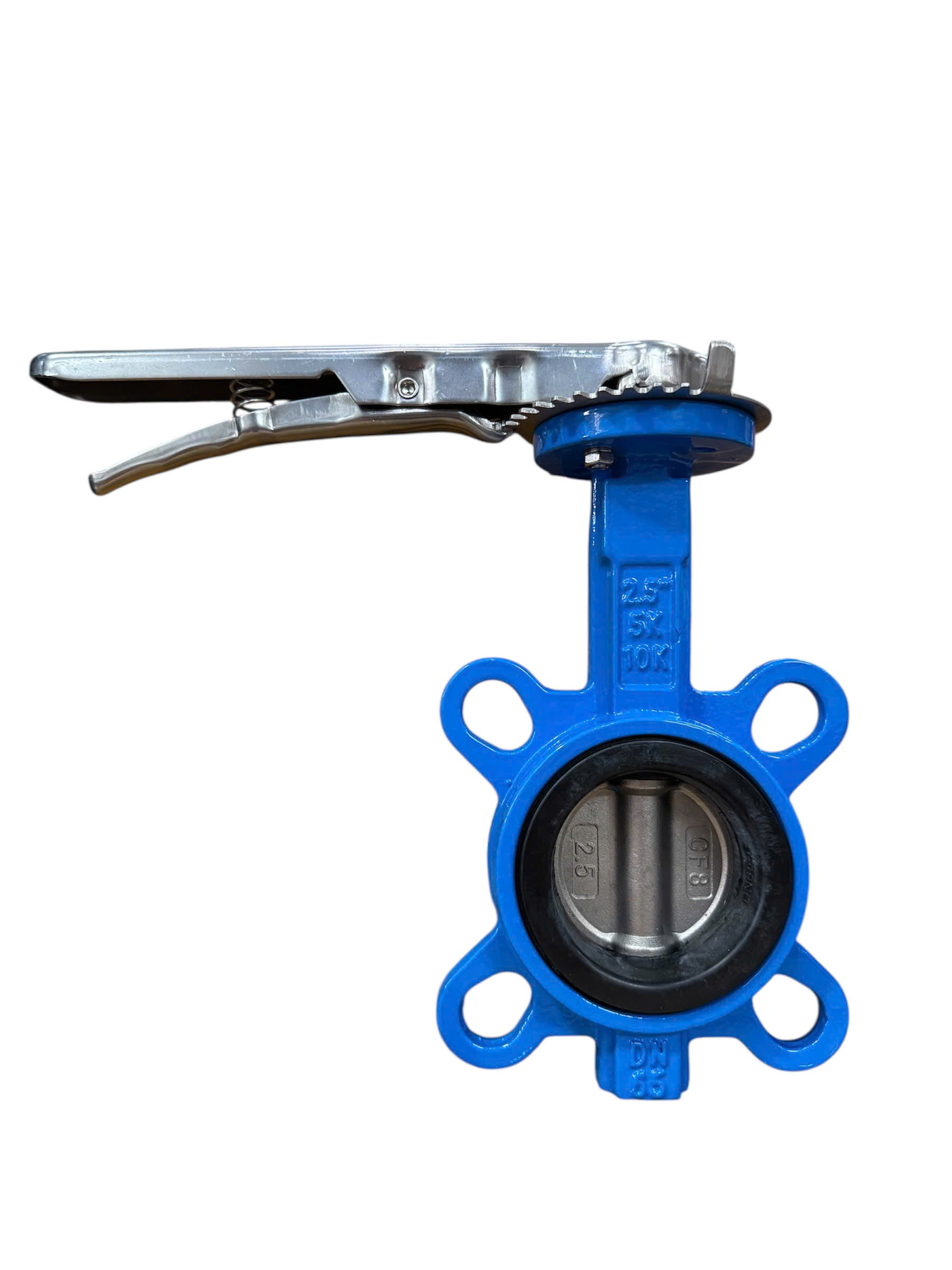

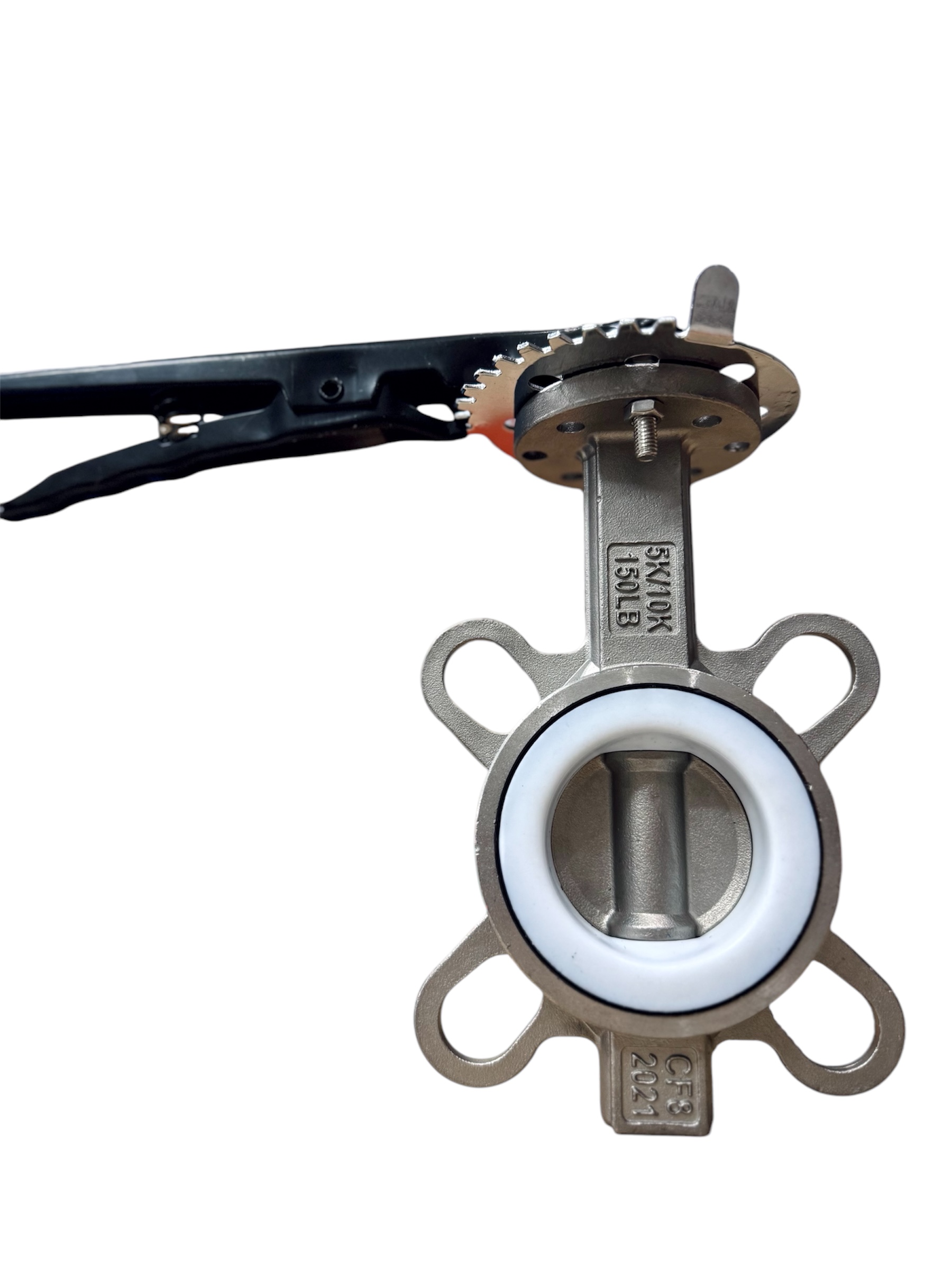

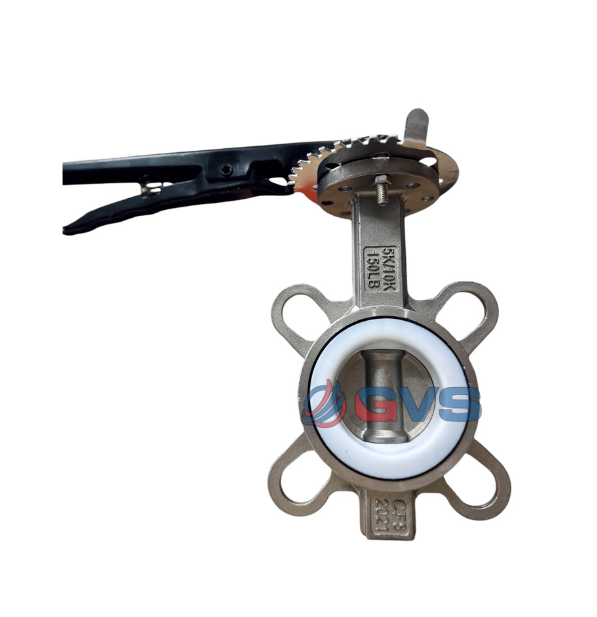

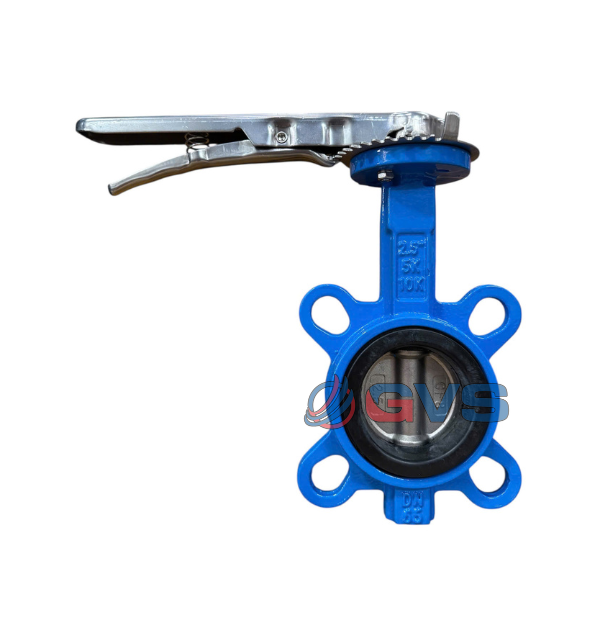

• Van bướm tay gạt: Dùng cho các size nhỏ (thường dưới DN150), đóng mở bằng sức tay thông qua một đòn bẩy.

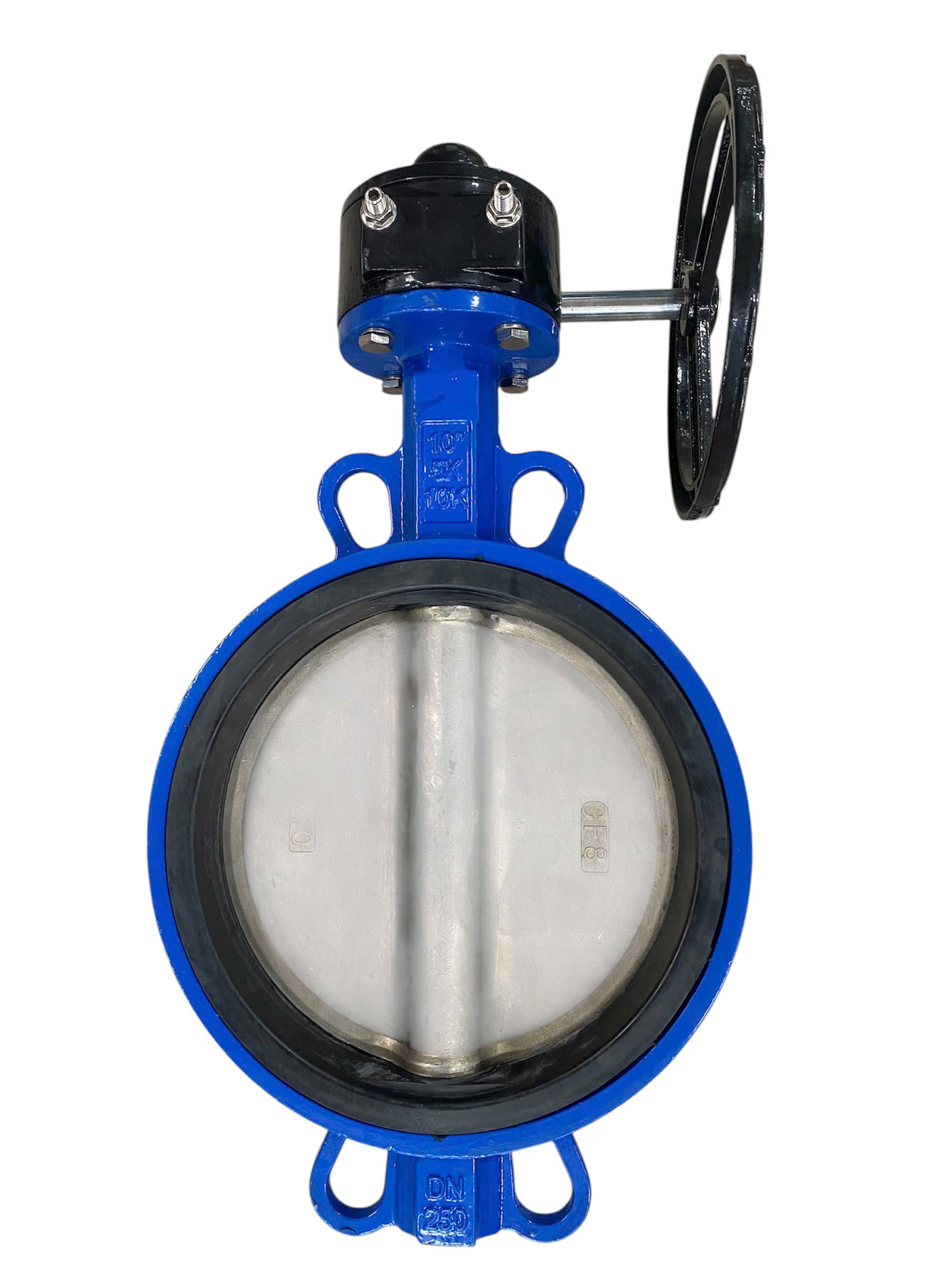

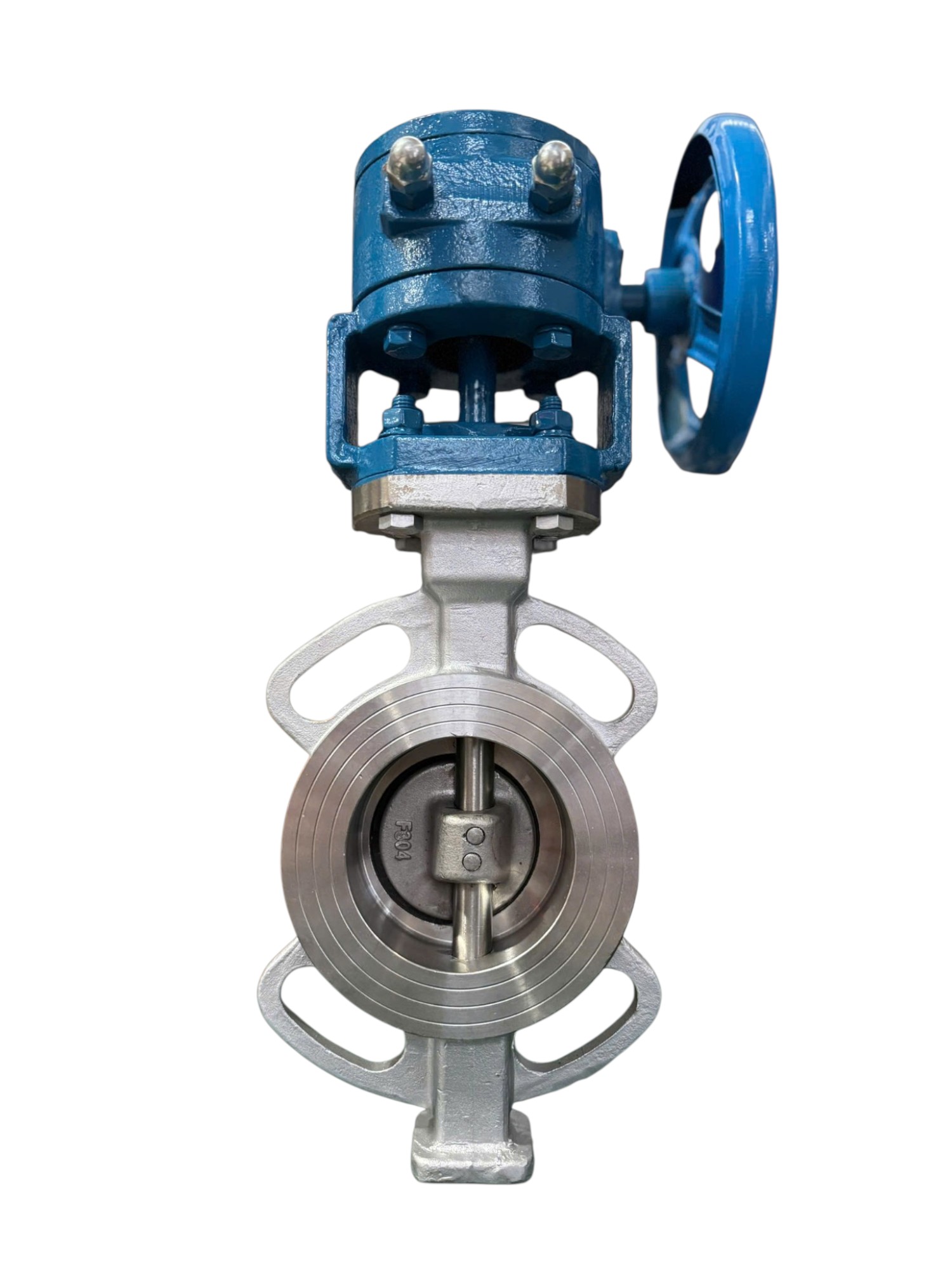

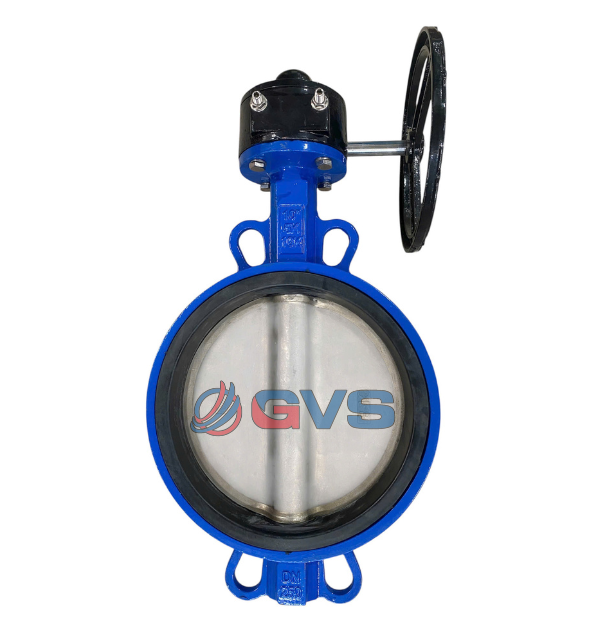

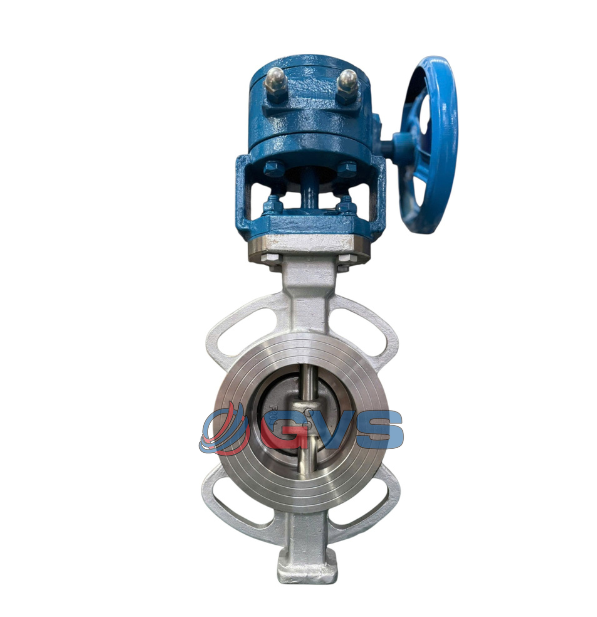

• Van bướm tay quay (Vô lăng): Có hộp số trợ lực, dùng cho các size lớn để việc đóng mở trở nên nhẹ nhàng hơn.

• Van bướm điều khiển tự động: Sử dụng đầu điều khiển điện hoặc khí nén để vận hành từ xa thông qua tủ điều khiển. Đây là xu hướng tất yếu của các nhà máy thông minh hiện nay.

Hướng dẫn lựa chọn van bướm phù hợp với nhu cầu

Lựa chọn sai van không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ mất an toàn. Khi chọn mua van bướm, hãy luôn tự đặt ra các câu hỏi sau:

• Môi trường lưu chất là gì? Nếu là nước sạch, van gang đĩa inox là đủ. Nếu là hóa chất hoặc nước biển, bắt buộc phải dùng van bướm toàn thân inox 316.

• Nhiệt độ và áp suất làm việc? Vòng đệm cao su EPDM chỉ chịu được khoảng 110°C. Nếu dùng cho hơi nóng, bạn cần loại van bướm kín bàng kim loại (Hard seal).

• Kích thước đường ống? Hãy đảm bảo tiêu chuẩn mặt bích của van (JIS, ANSI, BS) khớp với mặt bích đã hàn sẵn trên ống.

Quy trình lắp đặt và bảo trì van bướm chuẩn kỹ thuật

Để van bướm hoạt động bền bỉ, quy trình lắp đặt cần tuân thủ nghiêm ngặt các bước sau:

1. Để đĩa van mở hé: Trước khi đưa van vào giữa hai mặt bích, hãy mở đĩa van khoảng 10-15 độ. Điều này ngăn chặn việc đĩa van bị kẹt vào vòng đệm khi siết bu lông.

2. Không dùng gioăng cao su rời: Đa số van bướm có vòng đệm bao trùm mặt bích của nó. Việc đệm thêm gioăng cao su rời có thể gây biến dạng và làm rò rỉ.

3. Siết bu lông đối xứng: Siết chặt dần các con ốc theo hình sao để lực ép được phân bổ đều lên bề mặt van.

4. Kiểm tra định kỳ: Mỗi 3-6 tháng, nên thực hiện đóng mở van vài lần để đảm bảo trục van không bị bó cứng do gỉ sét hoặc cặn bẩn bám vào.

Tại sao nên chọn mua van bướm từ các nhà cung cấp uy tín?

Hiện nay, van bướm kém chất lượng trôi nổi rất nhiều trên thị trường với mức giá rẻ bất ngờ. Tuy nhiên, rủi ro mà chúng mang lại là rất lớn:

• Đĩa van bị lệch tâm gây hở, rò rỉ nước liên tục.

• Vòng đệm làm từ cao su tái chế nhanh bị mủn, rách dưới áp lực nước.

• Trục van không đạt độ cứng, dễ bị gãy gập khi gặp áp lực lớn.

Đầu tư vào một chiếc van chính hãng, có đầy đủ chứng chỉ CO/CQ không chỉ là bảo vệ hệ thống của bạn mà còn là bảo vệ uy tín của chính đơn vị thi công. Một chiếc van chất lượng có tuổi thọ gấp 3-4 lần hàng giá rẻ, giúp tiết kiệm chi phí thay thế và dừng máy cực kỳ hiệu quả.

Kết luận

Với thiết kế tối ưu, khả năng vận hành linh hoạt và chi phí kinh tế, van bướm xứng đáng là “trợ thủ đắc lực” trong mọi hệ thống đường ống hiện đại. Dù bạn đang thực hiện một dự án dân dụng hay công nghiệp, việc hiểu rõ và sử dụng đúng loại van bướm sẽ mang lại hiệu quả vận hành vượt trội và sự an tâm tuyệt đối.

Hy vọng những thông tin chuyên sâu trong bài viết này đã giúp bạn có thêm kiến thức hữu ích để đưa ra lựa chọn đúng đắn nhất cho công trình của mình. Đừng để những chiếc van kém chất lượng làm ảnh hưởng đến tiến độ và an toàn của hệ thống.

Nếu bạn đang tìm kiếm các dòng van bướm chính hãng từ các thương hiệu hàng đầu như Wonil, Samwoo, ARV hay Automa với mức giá cạnh tranh nhất và chế độ bảo hành dài hạn, hãy để chúng tôi đồng hành cùng bạn.
